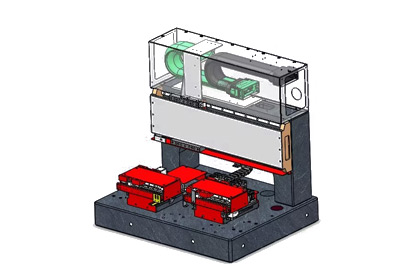

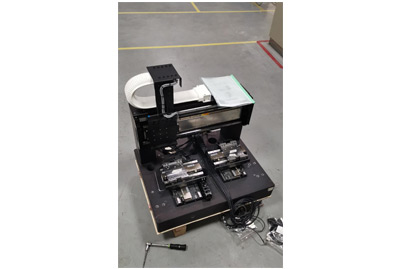

摄像头精密组装机--大理石定龙门综合平台
摄像头精密组装机--大理石定龙门综合平台
客户需求
镜筒小十字-双Tray盘物料10*10矩阵排列，物料间距10mm，小十字每次步进10mm/1s，重复定位精度≤±1μm，绝对定位精度≤±2μm，可实现＜10ms快速整定，＜10ms高动态响应 取与镜筒小十字对中位置，组装定横梁架表固定，移动镜筒XY小十字测定其末端滑板精面110mm*110mm面域内运行平行度≤5μm 大十字【镜片】、小十字【镜筒】总高均限制≤120mm
方案优势
小十字采用IKO P级导轨，搭配高精度光学编码器，分辨率100nm
小十字配置超薄、高动态响应无铁芯BUMA系列自研自制电机
除末端载板40Cr13磨制件，十字轴基座+滑板均采用济南青
末端载板可调结构，保障面域内运行平行度＜5μm
