杆式电机

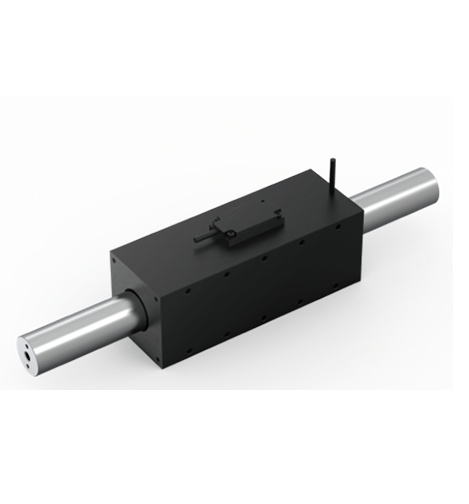

BSM25系列
杆式电机
BSM25系列
紧凑轻便与传统直线电机相比，重量轻。
零齿槽效应无铁芯设计实现了零齿槽效应。
大气隙0.5mm至1.75mm的公称环形气隙便于安装和对中。
封闭磁体，适合各种环境。
有效利用磁通量线圈包裹磁体，充分利用磁通量
资料下载
产品参数
外形尺寸
产品参数
| BSM25系列性能数据 | ||||||
| 性能参数 | 符号 | 单位 | BSM2503 | BSM2506 | BSM2509 | BSM2512 |
| 峰值推力 | FP | N | 50 | 100 | 150 | 200 |
| 持续推力 | Fc | N | 13 | 25 | 38 | 50 |
| 电机常数 | Km | N/SQRT (W) | 5.3 | 7.5 | 9.1 | 10.6 |
| 峰值电流 | Ip | Arms | 3.2 | 3.2 | 3.2 | 3.2 |
| 持续电流 | Ic | Arms | 0.8 | 0.8 | 0.8 | 0.8 |
| 电阻@25℃ | Rm | Ohms L-L | 5.8 | 11.6 | 17.4 | 23.2 |
| 电感 | L | mH L-L | 2.6 | 5.2 | 7.8 | 10.4 |
| 反电动势常数 | Ke | Vpeak/m/s L-L | 13 | 26 | 39 | 52 |
| 推力常数 | Kr | N/Arms | 16 | 31.2 | 47.7 | 62.4 |
| 电气时间常数 | Te | ms | 0.45 | 0.45 | 0.45 | 0.45 |
| 磁极距N-N | 2t | mm | 60 | 60 | 60 | 60 |
| 线圈允许最高温度 | Tmax | ℃ | 130 | 130 | 130 | 130 |
| 磁吸力 | Fa | kN | 0 | 0 | 0 | 0 |
| 线圈重量 | Mc | kg | 0.2 | 0.4 | 0.6 | 0.8 |
*上述参数均根据灵猴实验标准测试所得。
外形尺寸图
