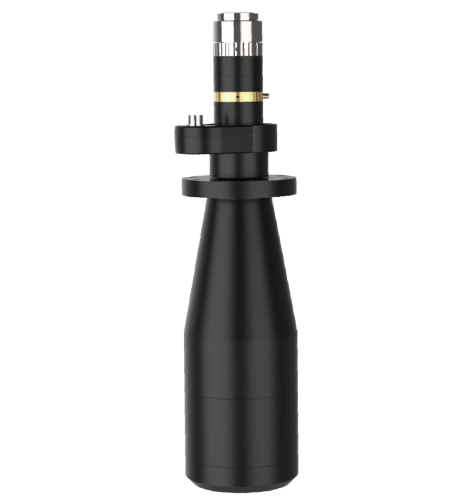

360°液态折射式测外壁镜头
产品特点
单个相机同时测得被测物体顶面和360°外侧面图像
侧视角最大可达25°
图像连续，无需拼接
集成液态镜头，搭配可变光圈，可实现对不同外径和高度的快速
对焦，提高检测速度和精度；可测最小外径扩展至5mm
产品应用
在长工作距离时具有测内壁镜头的功能，特别适用于细小瓶口的 瓶体内底面的检测
资料下载
产品参数
产品案例
外形尺寸
产品参数
| 产品型号 | 工作距离 mm | 像方最佳 MTF30 | 像方最佳 F/ | 波长范围 nm | 相机 接口 | 尺寸规格 mm×mm |
工业相机芯片尺寸对应的FOV 直径X高度（mmxmm） 1/2.5” 5.70*4.28 |
||
| 最小 | 典型 | 最大 | |||||||
| TCSPHP125-1232 1~30 | 1~30 | 90 | 8.3 | 450-650 | C 1 | Φ70×283.1 | 5.00×5.00 | 15.0×25.00 | 35.00×5.00 |
| 视场选型表 | ||||||||||||
| 直径mm | 高度mm | 工作距离mm | 高度mm | 工作距离mm | 高度mm | 工作距离mm | 高度mm | 工作距离mm | 高度mm | 工作距离mm | 高度 mm | 工作距离mm |
| 5 | 5 | 28 | 10 | 23 | 15 | 18 | 20 | 13 | 25 | 8 | 30 | 3 |
| 7.5 | 5 | 25.5 | 10 | 20.5 | 15 | 15.5 | 20 | 10.5 | 25 | 5.5 | 30 | 0.5 |
| 10 | 5 | 28 | 10 | 23 | 15 | 18 | 20 | 13 | 25 | 8 | 30 | 3 |
| 15 | 5 | 23 | 10 | 18 | 15 | 13 | 20 | 8 | 25 | 3 | ||
| 20 | 5 | 18 | 10 | 13 | 15 | 8 | 20 | 3 | ||||
| 25 | 5 | 13 | 10 | 8 | 15 | 3 | ||||||
| 30 | 5 | 8 | 10 | 3 | ||||||||
| 35 | 5 | 3 | ||||||||||

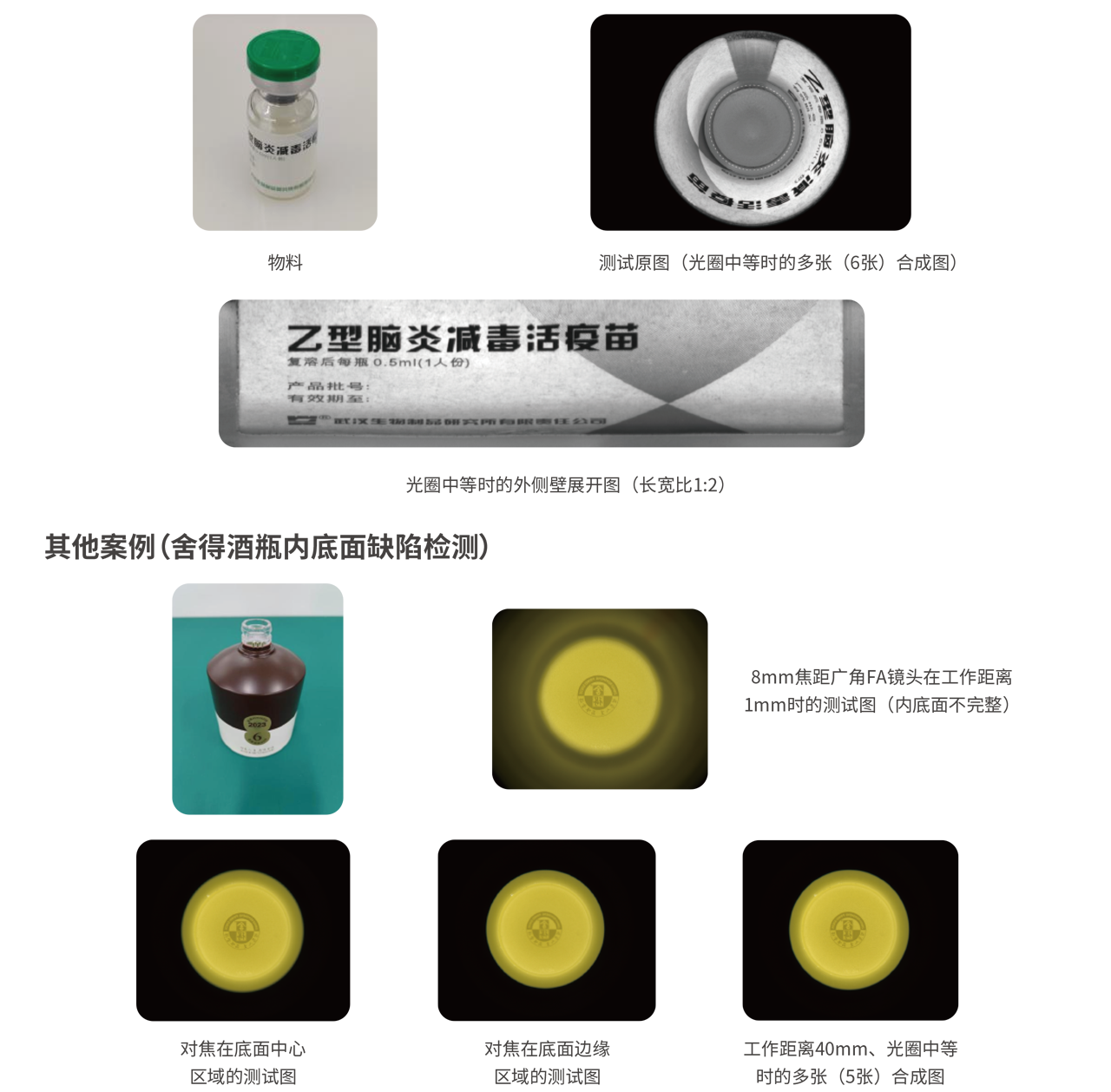

产品案例
外形尺寸图
