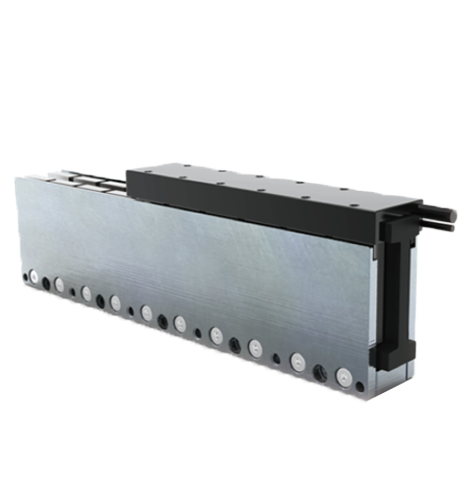

无铁芯BIM系列
BIM4系列
无铁芯BIM系列
BIM4系列
高推力密度
线圈采用分布绕组，槽满率高，散热效果好。
无法向吸力
动子线圈无铁芯，故动子与定子滋轨道之间没有吸引力。
无齿槽效应
无铁芯动子，不存在齿槽效应，运行平稳。
低重量动子
同有铁芯电机相比，动子质量更轻，可实现高的
加速度，具备更优良的动态性能。
固定气隙，易于对齐及安装
双排磁轨的平衡作用，抵消了磁铁间的吸引力，易于安装和处理。
资料下载
产品参数
外形尺寸
产品参数
| BIM4系列性能数据 | |||||||
| 性能参数 | 符号 | 单位 | BIM4-60 | BIM4-120 | BIM4-180 | BIM4-240 | BIM4-300 |
| 峰值推力 | Fp | N | 310 | 620 | 930 | 1240 | 1550 |
| 持续推力 | Fc | N | 55 | 106 | 165 | 220 | 275 |
| 电机常数 | Km | N/SQRT (W) | 10.2 | 14.0 | 17.7 | 20.6 | 23.1 |
| 峰值电流 | Ip | Arms | 13 | 13 | 13 | 13 | 13 |
| 持续电流 | Ic | Arms | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 |
| 电阻@25°℃ | Rm | Ohms L-L | 3.7 | 7.1 | 10.9 | 14.4 | 17.8 |
| 电感 | L | mH L-L | 3.3 | 6.3 | 9.4 | 12.2 | 15.2 |
| 反电动势常数 | Ke | Vpeak/m/s L-L | 19.5 | 39 | 58.5 | 78 | 97.5 |
| 推力常数 | Kf | N/Arms | 23.9 | 47.8 | 71.7 | 95.6 | 119.4 |
| 电气时间常数 | Te | ms | 0.90 | 0.88 | 0.86 | 0.85 | 0.85 |
| 磁极距N-N | 2T | mm | 60 | 60 | 60 | 60 | 60 |
| 线圈允许最高温度 | Tmax | ℃ | 130 | 130 | 130 | 130 | 130 |
| 磁吸力 | Fa | kN | 0 | 0 | 0 | 0 | 0 |
| 线圈重量 | Mc | kg | 0.32 | 0.59 | 0.88 | 1.08 | 1.42 |
| 磁路重量 | Mw | kg/m | 15 | ||||
*上述参数均根据灵猴实验标准测试所得。
外形尺寸图
