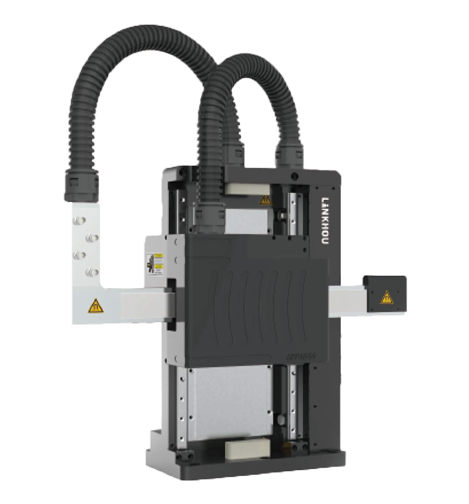

HPP高速拾取平台
直线模组
HPP高速拾取平台
采用两组有铁芯直线电机BFMA系列，极低的齿槽力
最大加速度可达到6g,最大速度可达到2m/s
定位精度±0.01mm,重复定位精度±0.005mm
采用光栅尺，全闭环反馈系统，分辨率可达0.1μm
同一模块集成水平和垂直两方向的运动
适用于高速高精度持续运动的应用场合
便于安装，可实现自由编程，更改任务和流程
资料下载
主要参数
产品参数
外形尺寸
主要参数
重复定位精度
±0.005mm最大加速度
6g最大速度
2m/s产品参数
| 型号 | 垂直方向有效行程 mm | 水平方向有效行程 mm | 加速度 g | 速度 m/s | 最大负载 kg |
| HPP-V100-H100 | 100 | 100 | 4 | 2 | 3 |
| HPP-V100-H160 | 160 | 4 | 2 | 3 | |
| HPP-V100-H200 | 200 | 4 | 2 | 3 | |
| HPP-V100-H270 | 270 | 4 | 2 | 3 | |
| HPP-V100-H320 | 320 | 4 | 2 | 3 | |
| HPP-V150-H100 | 150 | 100 | 4 | 2 | 3 |
| HPP-V150-H160 | 160 | 4 | 2 | 3 | |
| HPP-V150-H200 | 200 | 4 | 2 | 3 | |
| HPP-V150-H270 | 270 | 4 | 2 | 3 | |
| HPP-V150-H320 | 320 | 4 | 2 | 3 |
*上述参数均根据灵猴实验标准测试所得。
外形尺寸图
