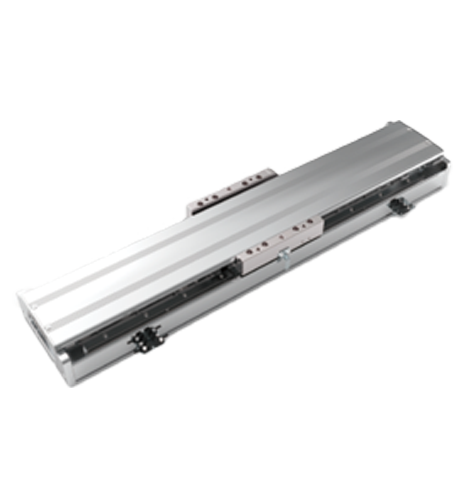

LPS140系列模组Ⅱ
直线模组
LPS140系列模组Ⅱ
采用高推力密度、有铁芯直线电机BFMA系列
采用磁栅尺（标配）或光栅尺的全闭环反馈系统，分辨率可达0.1μm
定位精度±5μm,重复定位精度±2μm,并可根据客户要求定制化开发更高精度运动平台
多滑台安装机构，柔性更高，可搭接成多轴平台
资料下载
主要参数
产品参数
外形尺寸
主要参数
模组宽度
140mm负载
20kg行程
100~1180产品参数
| 性能参数 | 符号 | 单位 | 数值 |
| 平台运动参数 | |||
| 最大加速度 | amax | g | 5 |
| 最大速度 | vmax | m/s | 2 |
| 分辨率 | Re | μm | 1（磁栅） |
| 1（光栅） | |||
| 重复定位精度 | RP-H | mm | ±0.005（磁栅） |
| RP-P | mm | ±0.002（光栅） | |
| 安装方式 | 水平安装 | ||
| 电机参数 | |||
| 峰值推力 | FP | N | 270 |
| 持续推力 | FC | N | 105 |
| 型号 | 有效行程S/mm | 模组总长L/mm | 安装孔数量A | 孔到端距离B/mm | 模组总重量M/kg | 无负载运动质量Ms/kg |
| LPS140-1-100-M10-F12030 | 100 | 435 | 4 | 37.5 | 10.9 | 5.5 |
| LPS140-1-100-G10-F12030 | ||||||
| LPS140-1-160-M10-F12030 | 160 | 495 | 4 | 67.5 | 11.5 | |
| LPS140-1-160-G10-F12030 | ||||||
| LPS140-1-220-M10-F12030 | 220 | 555 | 5 | 37.5 | 12.1 | |
| LPS140-1-220-G10-F12030 | ||||||
| LPS140-1-280-M10-F12030 | 280 | 615 | 5 | 67.5 | 12.7 | |
| LPS140-1-280-G10-F12030 | ||||||
| LPS140-1-340-M10-F12030 | 340 | 675 | 6 | 37.5 | 13.3 | |
| LPS140-1-340-G10-F12030 | ||||||
| LPS140-1-400-M10-F12030 | 400 | 735 | 6 | 67.5 | 13.9 | |
| LPS140-1-400-G10-F12030 | ||||||
| LPS140-1-460-M10-F12030 | 460 | 795 | 7 | 37.5 | 14.5 | |
| LPS140-1-460-G10-F12030 | ||||||
| LPS140-1-520-M10-F12030 | 520 | 855 | 7 | 67.5 | 15.1 | |
| LPS140-1-520-G10-F12030 | ||||||
| LPS140-1-580-M10-F12030 | 580 | 915 | 8 | 37.5 | 15.7 | |
| LPS140-1-580-G10-F12030 | ||||||
| LPS140-1-640-M10-F12030 | 640 | 975 | 8 | 67.5 | 16.3 | |
| LPS140-1-640-G10-F12030 |
*上述参数均根据灵猴实验标准测试所得。
外形尺寸图
