主要参数
产品参数
外形尺寸
主要参数
重复定位精度
±0.003mm最快速度
1.2m/s最大负载
100g产品参数
| 系列 | LRSG-DS6-25-S40-FD5 5 | |
| 项目 | 乙轴 | R轴 |
| 动作范围 | 40mm | ±360° |
| 重复定位精度 | ±0.003 | ±0.05° |
| 最高速度 | 1.2m/s | 800RPM |
| 平均速度 | 0.4m/s | - |
| 额定推力 | 10N | - |
| 峰值推力 | 20N | - |
| 最大负载惯量 | - | 0.022*10-6Kg.m2 |
| 电机类型 | 直线电机 | 伺服电机 |
| 径向跳动/直线度 | 0.015mm/0.015mm | |
| 力控精度 | +/-5g | |
| 最大负载 | 100g | |
| 使用温度范围 | 0-40℃(无结露） | |
| 重量 | 1.3kg | |
| 额定电流 | 2.5A | |
| 额定电压 | DC24V-DC48V | |
*上述参数均根据灵猴实验标准测试所得。

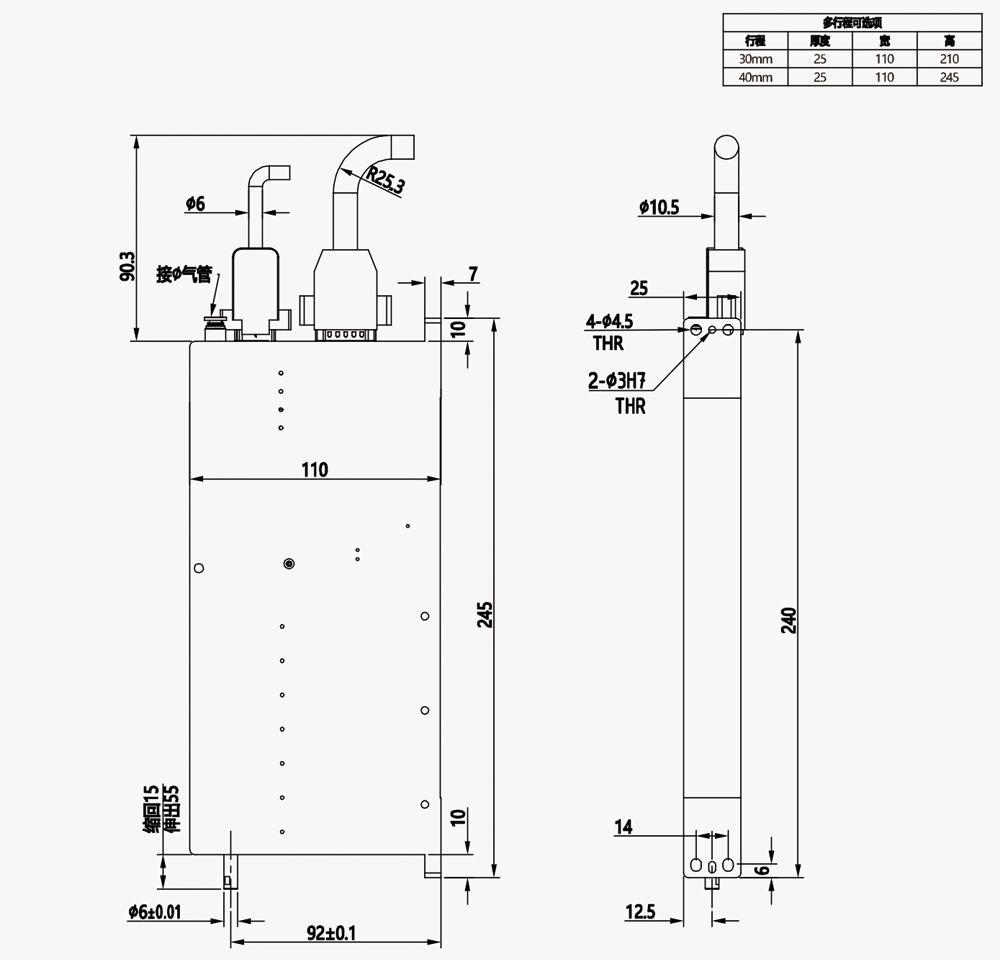

外形尺寸图
