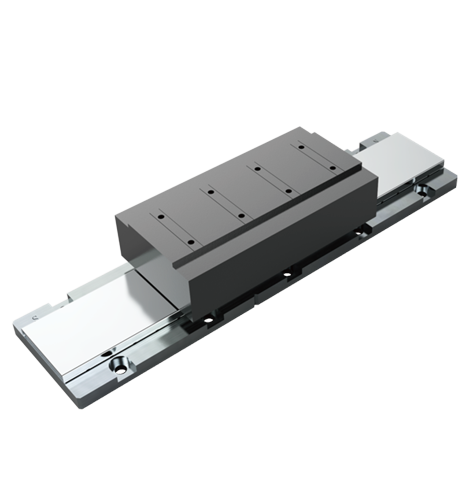

有铁芯BFM系列
BFMC12系列
有铁芯BFM系列
BFMC12系列
推力密度高，铁芯采用叠片结构来集中磁通量。
铁芯设计非常经济实惠，只需要单排磁体。
叠片结构以及大的表面面积确保良好的散热。
模块化的磁轨，允许无限制的行程长度。
资料下载
产品参数
外形尺寸
产品参数
| BFMC12系列性能数据 | ||||||
| 性能参数 | 符号 | 单位 | BFMC12030 | BFMC12050 | BFMC12075 | BFMC12100 |
| 峰值推力 | Fp | N | 758 | 1263 | 1895 | 2526 |
| 持续推力 | Fc | N | 250 | 420 | 630 | 840 |
| 电机常数 | Km | N/SQRT (W) | 20.8 | 29.6 | 39.6 | 49.5 |
| 峰值电流 | Ip | Arms | 30 | 30 | 30 | 30 |
| 持续电流 | Ic | Arms | 8 | 8 | 8 | 8 |
| 电阻@25℃ | Rm | Ohms L-L | 1.5 | 2.1 | 2.6 | 3 |
| 电感 | L | mH L-L | 6.9 | 11.5 | 16.5 | 22 |
| 反电动势常数 | Ke | Vpeak/m/s L-L | 25.8 | 43 | 64.5 | 86 |
| 推力常数 | Kf | N/Arms | 31.3 | 52.5 | 79 | 105 |
| 电气时间常数 | Te | ms | 4.6 | 5.5 | 6.3 | 7.3 |
| 磁极距N-N | 2t | mm | 30 | 30 | 30 | 30 |
| 线圈允许最高温度 | Tmax | ℃ | 130 | 130 | 130 | 130 |
| 磁吸力 | Fa | kN | 1.2 | 1.9 | 2.8 | 3.7 |
| 线圈组件重量 | Mc | kg | 2.3 | 3.5 | 4.5 | 5.9 |
| 磁路重量 | Mw | kg/m | 2.5 | 3.8 | 5 | 6.5 |
*上述参数均根据灵猴实验标准测试所得。
外形尺寸图
