有铁芯BFM系列

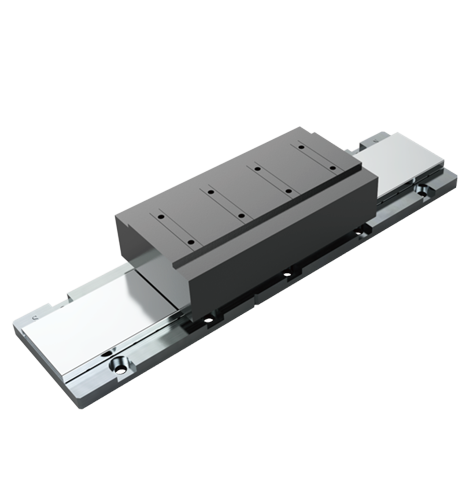

BFMD22系列
有铁芯BFM系列
BFMD22系列
推力密度高，铁芯采用叠片结构来集中磁通量。
铁芯设计非常经济实惠，只需要单排磁体。
叠片结构以及大的表面面积确保良好的散热。
模块化的磁轨，允许无限制的行程长度。
资料下载
产品参数
外形尺寸
产品参数
| BFMD22系列性能数据 | ||||||
| 性能参数 | 符号 | 单位 | BFMD22050 | BFMD22100 | BFMD22150 | BFMD22200 |
| 峰值推力 | Fp | N | 1430 | 2861 | 4291 | 5722 |
| 持续推力 | Fc | N | 660 | 1320 | 1980 | 2640 |
| 电机常数 | Km | N/SQRT (W) | 44.8 | 69.5 | 87.8 | 103 |
| 峰值电流 | Ip | Arms | 28 | 28 | 28 | 28 |
| 持续电流 | Ic | Arms | 10 | 10 | 10 | 10 |
| 电阻@25℃ | Rm | Ohms L-L | 1.3 | 2.2 | 3.1 | 4.0 |
| 电感 | L | mH L-L | 13.4 | 26.0 | 38.7 | 51.3 |
| 反电动势常数 | Ke | Vpeak/m/s L-L | 54 | 108 | 162 | 216 |
| 推力常数 | Kf | N/Arms | 66 | 132 | 198 | 264 |
| 电气时间常数 | Te | ms | 10.1 | 11.8 | 12.5 | 12.9 |
| 磁极距N-N | 2t | mm | 32 | 32 | 32 | 32 |
| 线圈允许最高温度 | Tmax | °℃ | 130 | 130 | 130 | 130 |
| 磁吸力 | Fa | kN | 4.9 | 9.8 | 14.6 | 19.7 |
| 线圈组件重量 | Mc | kg | 6.9 | 12.5 | 18.1 | 23.7 |
| 磁路重量 | Mw | kg/m | 7.5 | 12.7 | 20.7 | 26.8 |
*上述参数均根据灵猴实验标准测试所得。
外形尺寸图
