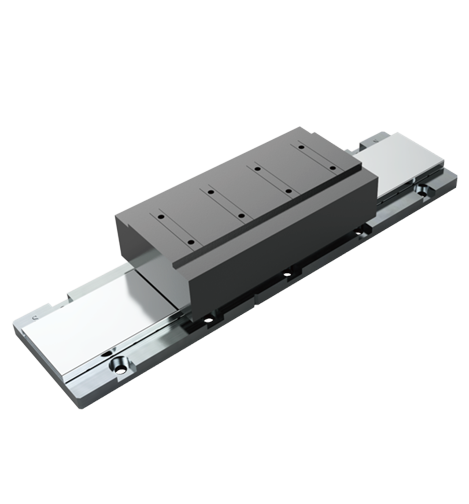

有铁芯BFM系列
BFMA12系列
有铁芯BFM系列
BFMA12系列
推力密度高，铁芯采用叠片结构来集中磁通量。
铁芯设计非常经济实惠，只需要单排磁体。
叠片结构以及大的表面面积确保良好的散热。
模块化的磁轨，允许无限制的行程长度。
资料下载
产品参数
外形尺寸
产品参数
| 性能参数 | 符号 | 单位 | BFMA12030 | BFMA12050 | BFMA12075 | BFMA12100 |
| 绕组方式 | C1 | C1 | C2 | C2 | ||
| 峰值推力 | Fp | N | 540 | 900 | 1350 | 1800 |
| 持续推力 | Fc | N | 180 | 300 | 455 | 605 |
| 电机常数 | Km | N/SQRT (W) | 18.9 | 27.6 | 35.1 | 40.1 |
| 峰值电流 | Ip | Arms | 12.6 | 12.6 | ||
| 持续电流 | Ic | Arms | 3.6 | 3.6 | ||
| 电阻@25°℃ | Rm | Ohms L-L | 4.8 | 6.2 | ||
| 电感 | L | mH L-L | 18 | 28.9 | ||
| 反电动势常数 | Ke | Vpeak/m/s L-L | 41 | 68 | ||
| 推力常数 | Kf | N/Arms | 50 | 83 | ||
| 电气时间常数 | Te | ms | 3.75 | 4.65 | 4.65 | 5 |
| 磁极距N-N | 2t | mm | 30 | 30 | 30 | 30 |
| 线圈允许最高温度 | Tmax | ℃ | 130 | 130 | 130 | 130 |
| 磁吸力 | Fa | kN | 0.9 | 1.5 | 2.2 | 2.9 |
| 线圈组件重量 | Mc | kg | 1.4 | 2.33 | 3.5 | 4.67 |
| 磁路重量 | Mw | kg/m | 2.5 | 3.8 | 5 | 6.5 |
*上述参数均根据灵猴实验标准测试所得。
外形尺寸图
