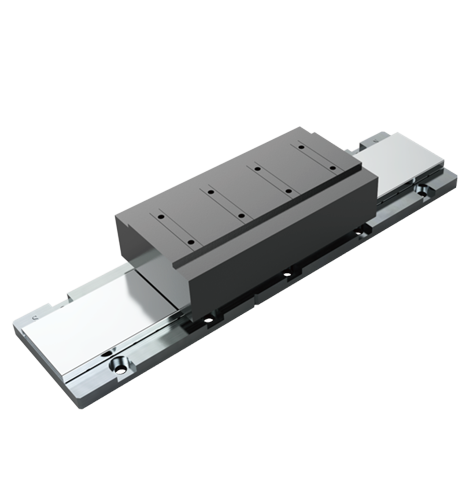

有铁芯BFM系列
BFMB11系列
有铁芯BFM系列
BFMB11系列
推力密度高，铁芯采用叠片结构来集中磁通量。
铁芯设计非常经济实惠，只需要单排磁体。
叠片结构以及大的表面面积确保良好的散热。
模块化的磁轨，允许无限制的行程长度。
资料下载
产品参数
外形尺寸
产品参数
| BFMB11系列性能数据 | ||||||
| 性能参数 | 符号 | 单位 | BFMB11030 | BFMB11050 | BFMB11080 | BFMB11100 |
| 峰值推力 | Fp | N | 183 | 335 | 487 | 640 |
| 持续推力 | Fc | N | 61 | 111 | 162 | 236 |
| 电机常数 | Km | N/SQRT (W) | 9.6 | 14.5 | 18 | 21.2 |
| 峰值电流 | Ip | Arms | 8 | 8 | 8 | 8 |
| 持续电流 | Ic | Arms | 2.6 | 2.6 | 2.6 | 2.6 |
| 电阻@25°℃ | Rm | Ohms L-L | 3.9 | 5.8 | 8 | 9.8 |
| 电感 | L | mH L-L | 16 | 22 | 30 | 38 |
| 反电动势常数 | Ke | Vpeak/m/s L-L | 19 | 35 | 51 | 66.5 |
| 推力常数 | Kf | N/Arms | 23.3 | 42.9 | 62.5 | 81.5 |
| 电气时间常数 | Te | ms | 4.1 | 3.79 | 3.75 | 3.88 |
| 磁极距N-N | 2T | mm | 20 | 20 | 20 | 20 |
| 线圈允许最高温度 | Tmax | °℃ | 130 | 130 | 130 | 130 |
| 磁吸力 | Fa | kN | 0.2 | 0.4 | 0.6 | 0.8 |
| 线圈组件重量 | Mc | kg | 0.6 | 0.9 | 1.2 | 1.5 |
| 磁路重量 | Mw | kg/m | 3.3 | 5 | 7 | 8.8 |
*上述参数均根据灵猴实验标准测试所得。
外形尺寸图
