有铁芯BFM系列
BFMC09系列

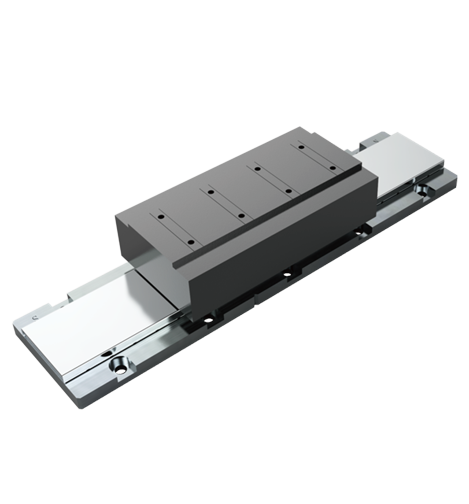

有铁芯BFM系列
BFMC09系列
推力密度高，铁芯采用叠片结构来集中磁通量。
铁芯设计非常经济实惠，只需要单排磁体。
叠片结构以及大的表面面积确保良好的散热。
模块化的磁轨，允许无限制的行程长度。
资料下载
产品参数
外形尺寸
产品参数
| BFMC09系列性能数据 | ||||||
| 性能参数 | 符号 | 单位 | BFMC09030 | BFMC09050 | BFMC09075 | BFMC09100 |
| 峰值推力 | Fp | N | 569 | 948 | 1421 | 1895 |
| 持续推力 | Fc | N | 188 | 315 | 473 | 630 |
| 电机常数 | Km | N/SQRT (W) | 20.5 | 28.2 | 37 | 45.5 |
| 峰值电流 | Ip | Arms | 15 | 15 | 15 | 15 |
| 持续电流 | Ic | Arms | 4 | 4 | 4 | 4 |
| 电阻@25℃ | Rm | Ohms L-L | 3.5 | 5.2 | 6.8 | 8 |
| 电感 | L | mH L-L | 20.7 | 34.5 | 49.5 | 66 |
| 反电动势常数 | Ke | Vpeak/m/s L-L | 38.3 | 64.3 | 96.5 | 128.6 |
| 推力常数 | Kf | N/Arms | 46.9 | 78.8 | 118.1 | 157.5 |
| 电气时间常数 | Te | ms | 5.91 | 6.63 | 7.28 | 8.25 |
| 磁极距N-N | 2t | mm | 30 | 30 | 30 | 30 |
| 线圈允许最高温度 | Tmax | ℃ | 130 | 130 | 130 | 130 |
| 磁吸力 | Fa | kN | 0.9 | 1.4 | 2.1 | 2.8 |
| 线圈组件重量 | Mc | kg | 1.73 | 2.63 | 3.38 | 4.43 |
| 磁路重量 | Mw | kg/m | 2.5 | 3.8 | 5 | 6.5 |
*上述参数均根据灵猴实验标准测试所得。
外形尺寸图
