360°液态测内壁镜头
产品特点
在孔洞上部拍摄，可同时测得腔体内壁和底部图像，
集成液态镜头，可实现对不同内径和深度的快速对焦，
提高检测速度，扩展检测范围
可测最小内径扩展至3-4mm，
可测深度与内径的比例最大可达6:1
产品应用
适用于腔体、容器内孔底部及内壁检测
资料下载
产品参数
产品案例
外形尺寸
产品参数
| 产品型号 | 工作距离 mm |
像方最佳 MTF30 |
像方最佳 F/# |
波长范围 nm |
相机 接口 |
尺寸规格 mm×mm |
工业相机芯片尺寸对应的FOV 内径×深度(mm×mm) 2/3"8.45*7.07 |
|
| 最大 | 最小 | |||||||
| TCSPCI23-05-35 | 1~60 | ≥50 | 8.3 | 450~650 | C | Φ30×114.7 | 3.0×1.0 | 120×190 |
| TCSPCI23-05-35-W | 1~60 | ≥50 | 8.3 | 450~650 | C | Φ30×114.7 | 3.0×1.0 | 120×190 |
| 孔洞内径 mm |
内壁深度 mm |
工作距离 mm |
| 3.0 | 1.0 | 1.5 |
| 10 | 5 | 5 |
| 15 | 10 | 7 |
| 20 | 20 | 9 |
| 25 | 30 | 11 |
| 30 | 35 | 15 |
| 40 | 55 | 20 |
| 50 | 70 | 25 |
| 60 | 85 | 30 |
| 70 | 100 | 35 |
| 80 | 120 | 40 |
| 100 | 155 | 50 |
| 120 | 190 | 60 |

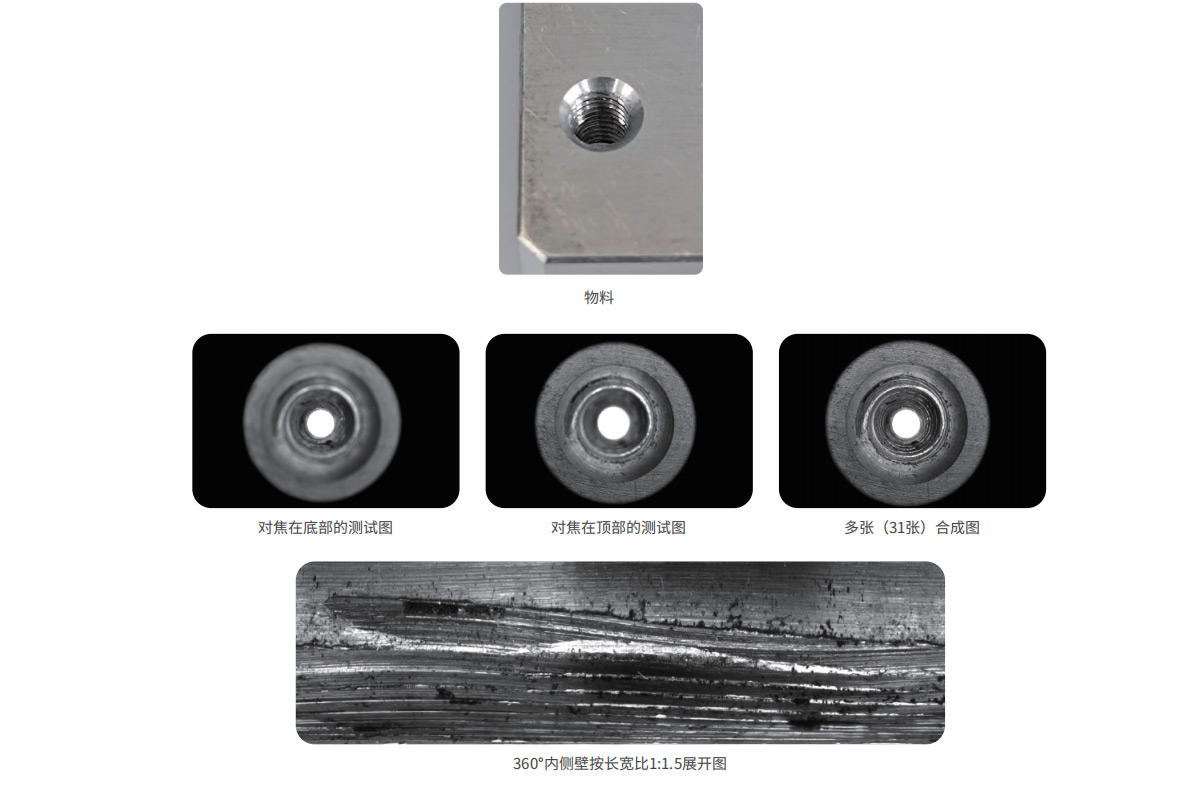

产品案例
外形尺寸图

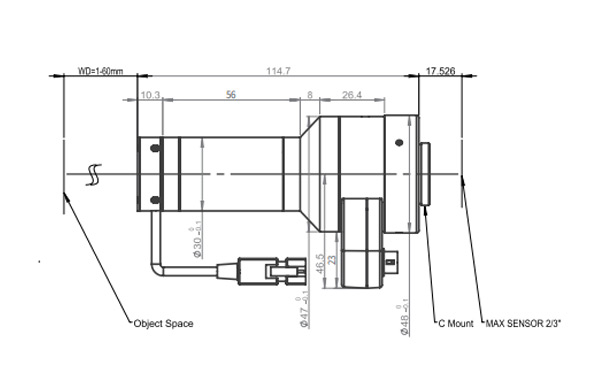

TCSPCI23-05-35

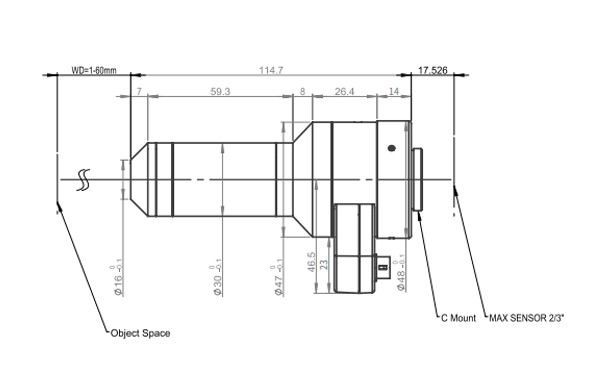

TCSPCI23-05-35-W
