无铁芯BUM系列
BUMTA系列
无铁芯BUM系列
BUMTA系列
动子线圈无铁芯，故动子与定子磁轨道之间没有吸引力。
无铁芯动子，不存在齿槽效应，运行平稳。
同有铁芯电机相比，动子质量更轻，可实现高的加速度，具备更优良的动态性能
双排磁轨的平衡作用，抵消了磁铁间的吸引力，易于安装和处理。
资料下载
产品参数
外形尺寸
产品参数
| 性能参数 | 符号 | 单位 | BUMTA06070 | BUMTA06070 | BUMTA09070 | BUMTA12070 |
| 峰值推力 | FP | N | 600 | 1210 | 1810 | 2418 |
| 持续推力 | FC | N | 120 | 240 | 360 | 480 |
| 电机常数 | Km | N/SQRT（W） | 14.4 | 20.4 | 25.0 | 29.1 |
| 峰值电流 | IP | Arms | 5.8 | 11.5 | 17.2 | 23.0 |
| 持续电流 | IC | Arms | 1.2 | 2.3 | 3.5 | 4.7 |
| 电阻@25℃ | Rm | Ohms L-L | 35.8 | 17.9 | 11.9 | 8.9 |
| 电感 | L | mH L-L | 42 | 21 | 14 | 10 |
| 反电动势常数 | Ke | Vpeak/m/s L-L | 87 | 87 | 87 | 87 |
| 推力常数 | Kf | N/Arms | 107 | 107 | 107 | 107 |
| 电气时间常数 | Te | ms | 1.17 | 1.17 | 1.17 | 1.17 |
| 磁极距N-N | 2τ | mm | 57 | 57 | 57 | 57 |
| 线圈允许最高温度 | Tmax | ℃ | 130 | 130 | 130 | 130 |
| 磁吸力 | Fa | kN | 0 | 0 | 0 | 0 |
| 线圈重量 | MC | kg | 0.55 | 0.95 | 1.35 | 1.7 |
| 磁路重量 | MW | kg/m | 21 | 21 | 21 | 21 |
*上述参数均根据灵猴实验标准测试所得。

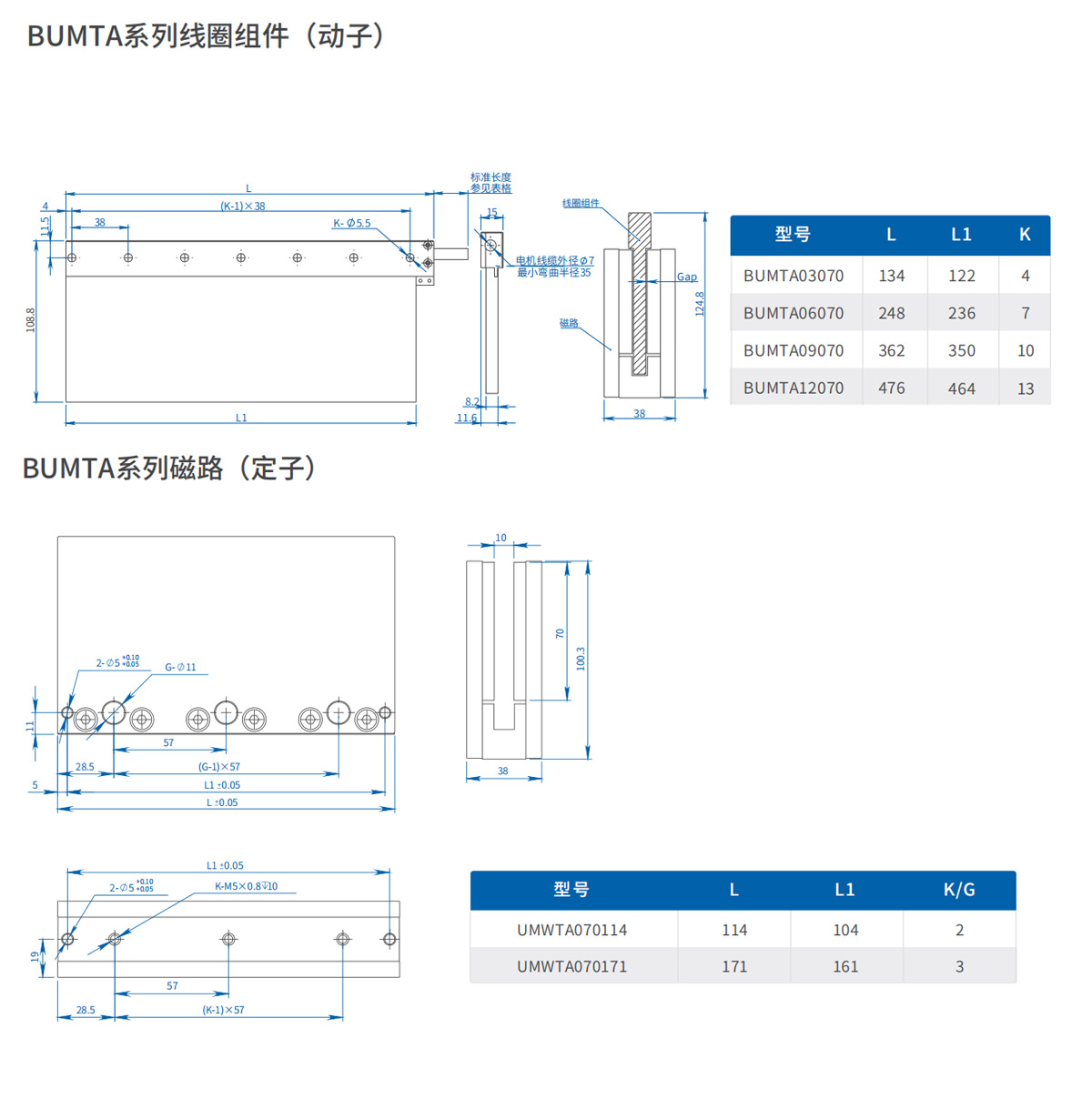

外形尺寸图
