有铁芯BFM系列

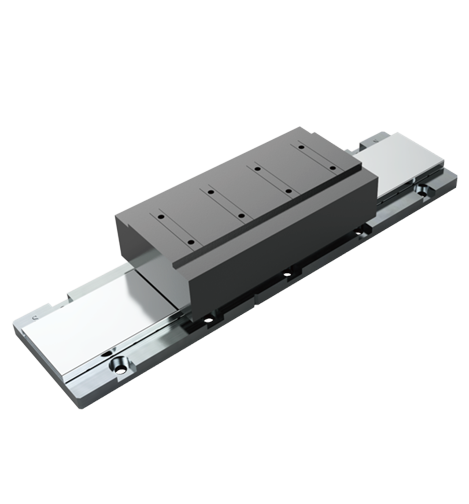

BFMB22系列
有铁芯BFM系列
BFMB22系列
推力密度高，铁芯采用叠片结构来集中磁通量。
铁芯设计非常经济实惠，只需要单排磁体。
叠片结构以及大的表面面积确保良好的散热。
模块化的磁轨，允许无限制的行程长度。
资料下载
产品参数
外形尺寸
产品参数
| BFMB22系列性能数据 | ||||||
| 性能参数 | 符号 | 单位 | BFMB22030 | BFMB22050 | BFMB22080 | BFMB22100 |
| 峰值推力 | Fp | N | 366 | 670 | 974 | 1280 |
| 持续推力 | Fc | N | 121 | 223 | 325 | 424 |
| 电机常数 | Km | N/SQRT (W) | 13.6 | 20.6 | 25.5 | 30.0 |
| 峰值电流 | Ip | Arms | 16 | 16 | 16 | 16 |
| 持续电流 | Ic | Arms | 5.2 | 5.2 | 5.2 | 5.2 |
| 电阻@25℃ | Rm | Ohms L-L | 2 | 2.9 | 4 | 4.9 |
| 电感 | L | mH L-L | 8 | 11 | 15 | 19 |
| 反电动势常数 | Ke | Vpeak/m/s L-L | 19 | 35 | 51 | 66.5 |
| 推力常数 | Kr | N/Arms | 23.3 | 42.9 | 62.5 | 81.5 |
| 电气时间常数 | Te | ms | 4.1 | 3.79 | 3.75 | 3.88 |
| 磁极距N-N | 2t | mm | 20 | 20 | 20 | 20 |
| 线圈允许最高温度 | Tmax | ℃ | 130 | 130 | 130 | 130 |
| 磁吸力 | Fa | kN | 0.5 | 0.8 | 1.2 | 1.6 |
| 线圈组件重量 | Mc | kg | 1.1 | 1.7 | 2.3 | 2.9 |
| 磁路重量 | Mw | kg/m | 3.3 | 5 | 7 | 8.8 |
*上述参数均根据灵猴实验标准测试所得。
外形尺寸图
