无铁芯BIM系列

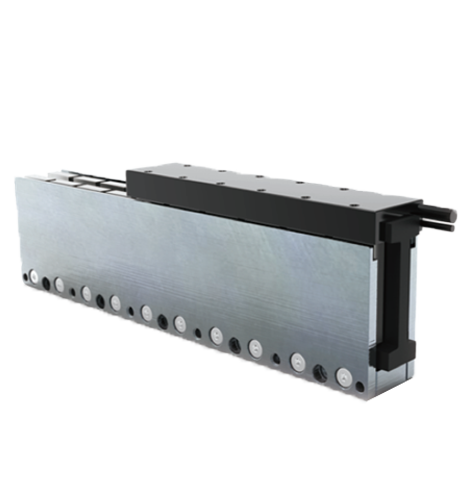

BIM5系列
无铁芯BIM系列
BIM5系列
高推力密度
线圈采用分布绕组，槽满率高，散热效果好。
无法向吸力
动子线圈无铁芯，故动子与定子磁轨道之间没有吸引力。
无齿槽效应
无铁芯动子，不存在齿槽效应，运行平稳。
低重量动子
同有铁芯电机相比，动子质量更轻，可实现高的
加速度，具备更优良的动态性能。
固定气隙，易于对齐及安装
双排磁轨的平衡作用，抵消了磁铁间的吸引力。
资料下载
产品参数
外形尺寸
产品参数
| BIM5系列性能数据 | |||||||
| 性能参数 | 符号 | 单位 | BIM5-85 | BIM5-169 | BIM5-253 | BIM5-337 | BIM5-421 |
| 峰值推力 | Fp | N | 555 | 1111 | 1666 | 2222 | 2777 |
| 持续推力 | Fc | N | 98 | 197 | 295 | 393 | 491 |
| 电机常数 | Km | N/SQRT (W) | 17 | 24.00 | 29.4 | 33.9 | 38 |
| 峰值电流 | Ip | Arms | 13 | 13 | 13 | 13 | 13 |
| 持续电流 | Ic | Arms | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 |
| 电阻@25°℃ | Rm | Ohms L-L | 4.2 | 8.5 | 12.7 | 16.9 | 21.1 |
| 电感 | L | mH L-L | 8.2 | 16.3 | 24.5 | 32.6 | 40.8 |
| 反电动势常数 | Ke | Vpeak/m/s L-L | 34.9 | 69.8 | 104.6 | 139.5 | 174.4 |
| 推力常数 | Kf | N/Arms | 42.7 | 85.4 | 128.2 | 170.9 | 213.6 |
| 电气时间常数 | Te | ms | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 |
| 磁极距N-N | 2t | mm | 84 | 84 | 84 | 84 | 84 |
| 线圈允许最高温度 | Tmax | ℃ | 130 | 130 | 130 | 130 | 130 |
| 磁吸力 | Fa | kN | 0 | 0 | 0 | 0 | 0 |
| 线圈重量 | Mc | kg kg/m | 0.77 | 1.54 | 2.31 | 3.08 | 3.85 |
| 磁路重量 | Mw | 22.4 | |||||
*上述参数均根据灵猴实验标准测试所得。
外形尺寸图
