有铁芯BFM系列
BFMA06系列
有铁芯BFM系列
BFMA06系列
推力密度高，铁芯采用叠片结构来集中磁通量。
铁芯设计非常经济实惠，只需要单排磁体。
叠片结构以及大的表面面积确保良好的散热。
模块化的磁轨，允许无限制的行程长度。
资料下载
产品参数
外形尺寸
产品参数
| 性能参数 | 符号 | 单位 | BFMA06030 | BFMA06050 | BFMA06075 | BFMA06100 |
| 绕组方式 | C1 | C1 | C2 | C2 | ||
| 峰值推力 | FP | N | 270 | 450 | 674 | 900 |
| 持续推力 | FC | N | 105 | 174 | 264 | 354 |
| 电机常数 | Km | N/SQRT（W） | 13.3 | 19.5 | 24.8 | 28.3 |
| 峰值电流 | IP | Arms | 6.3 | 6.3 | 9 | 9 |
| 持续电流 | IC | Arms | 2.1 | 2.1 | 3 | 3 |
| 电阻@25℃ | Rm | Ohms L-L | 9.6 | 12.5 | 9 | 10.6 |
| 电感 | L | mH L-L | 36 | 57.9 | 42 | 54 |
| 反电动势常数 | Ke | Vpeak/m/s L-L | 41 | 68 | 72 | 96 |
| 推力常数 | Kf | N/Arms | 50 | 83 | 88 | 118 |
| 电气时间常数 | Te | ms | 3.75 | 4.65 | 4.65 | 5 |
| 磁极距N-N | 2τ | mm | 30 | 30 | 30 | 30 |
| 线圈允许最高温度 | Tmax | ℃ | 130 | 130 | 130 | 130 |
| 磁吸力 | Fa | kN | 0.4 | 0.7 | 1.1 | 1.5 |
| 线圈组件重量 | MC | kg | 0.7 | 1.17 | 1.75 | 2.33 |
| 磁路重量 | MW | kg/m | 2.5 | 3.8 | 5 | 6.5 |
*上述参数均根据灵猴实验标准测试所得。

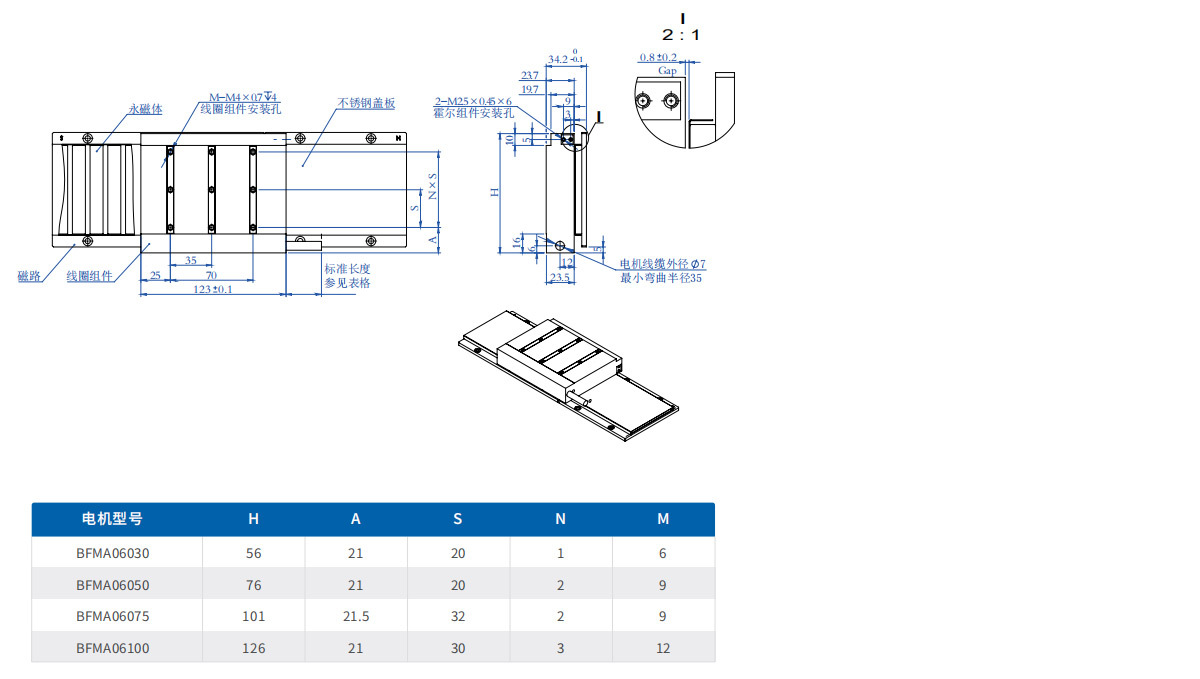

外形尺寸图
