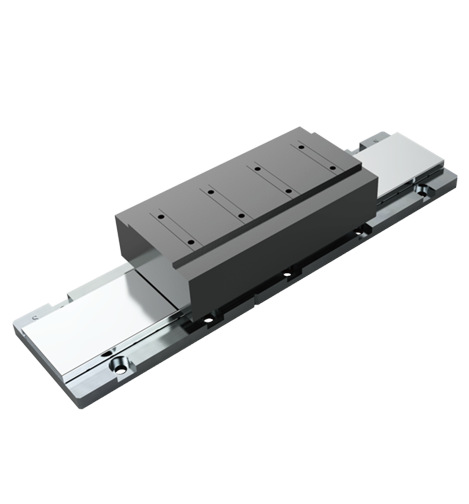

有铁芯BFM系列
BFME22系列
有铁芯BFM系列
BFME22系列
推力密度高，铁芯采用叠片结构来集中磁通量。
铁芯设计非常经济实惠，只需要单排磁体。
叠片结构以及大的表面面积确保良好的散热。
模块化的磁轨，允许无限制的行程长度。
资料下载
产品参数
外形尺寸
产品参数
| BFME22系列性能数据 | ||||||
| 性能参数 | 符号 | 单位 | BFME22030 | BFME22075 | BFME22130 | BFME22175 |
| 峰值推力 | Fp | N | 858 | 2145 | 3718 | 5005 |
| 持续推力 | Fc | N | 396 | 990 | 1716 | 2310 |
| 电机常数 | Km | N/SQRT (W) | 32.3 | 60.2 | 84.5 | 100.1 |
| 峰值电流 | Ip | Arms | 28 | 28 | 28 | 28 |
| 持续电流 | Ic | Arms | 10 | 10 | 10 | 10 |
| 电阻@25℃ | Rm | Ohms L-L | 1 | 1.8 | 2.75 | 3.55 |
| 电感 | L | mH L-L | 8.4 | 19.7 | 36.4 | 49 |
| 反电动势常数 | Ke | Vpeak/m/s L-L | 32.4 | 81 | 140.4 | 189 |
| 推力常数 | Kr | N/Arms | 39.6 | 99 | 171.6 | 231 |
| 电气时间常数 | Te | ms | 8.4 | 10.9 | 13.2 | 13.8 |
| 磁极距N-N | 2t | mm | 32 | 32 | 32 | 32 |
| 线圈允许最高温度 | Tmax | °℃ | 130 | 130 | 130 | 130 |
| 磁吸力 | Fa | kN | 2.9 | 7.3 | 12.7 | 17.2 |
| 线圈组件重量 | Mc | kg | 4.8 | 9.6 | 17 | 22.5 |
| 磁路重量 | Mw | kg/m | 5.4 | 10.1 | 16 | 20.5 |
*上述参数均根据灵猴实验标准测试所得。
外形尺寸图
