LPS系列
LPS140系列模组Ⅰ
LPS系列
LPS140系列模组Ⅰ
采用高推力密度、有铁芯直线电机 BFMA 系列
采用磁栅尺（标配）或光栅尺的全闭环反馈系统，分辨率可达0.1μm
定位精度±5μm，重复定位精度±2μm，并可根据客户要求定制化开发更高精度运动平台
多滑台安装机构
可搭接成多轴平台
资料下载
主要参数
产品参数
外形尺寸
主要参数
模组宽度
140mm负载
15kg行程
90mm~630mm产品参数
| 性能参数 | 符号 | 单位 | 数值 |
| 平台运动参数 | |||
| 最大加速度 | amax | g | 5 |
| 最大速度 | vmax | m/s | 2 |
| 分辨率 | Re | μm | 1（磁栅） |
| 1（光栅） | |||
| 重复定位精度 | RP-H | mm | ±0.005（磁栅） |
| RP-P | mm | ±0.002（光栅） | |
| 安装方式 | 水平安装 | ||
| 电机参数 | |||
| 峰值推力 | FP | N | 270 |
| 持续推力 | FC | N | 105 |
| 型号 | 有效行程S/mm | 模组总长L/mm | 安装孔数量A | 孔到端距离B/mm | 模组总重量M/kg | 无负载运动质量Ms/kg |
| LPS140-1-90-M10-F06030 | 90 | 315 | 3 | 37.5 | 7.9 | 3.5 |
| LPS140-1-90-G10-F06030 | ||||||
| LPS140-1-150-M10-F06030 | 150 | 375 | 3 | 67.5 | 8.5 | |
| LPS140-1-150-G10-F06030 | ||||||
| LPS140-1-210-M10-F06030 | 210 | 435 | 4 | 37.5 | 9.1 | |
| LPS140-1-210-G10-F06030 | ||||||
| LPS140-1-270-M10-F06030 | 270 | 495 | 4 | 67.5 | 9.7 | |
| LPS140-1-270-G10-F06030 | ||||||
| LPS140-1-330-M10-F06030 | 330 | 555 | 5 | 37.5 | 10.3 | |
| LPS140-1-330-G10-F06030 | ||||||
| LPS140-1-390-M10-F06030 | 390 | 615 | 5 | 67.5 | 10.9 | |
| LPS140-1-390-G10-F06030 | ||||||
| LPS140-1-450-M10-F06030 | 450 | 675 | 6 | 37.5 | 11.5 | |
| LPS140-1-450-G10-F06030 | ||||||
| LPS140-1-510-M10-F06030 | 510 | 735 | 6 | 67.5 | 12.1 | |
| LPS140-1-510-G10-F06030 | ||||||
| LPS140-1-570-M10-F06030 | 570 | 795 | 7 | 37.5 | 12.7 | |
| LPS140-1-570-G10-F06030 | ||||||
| LPS140-1-630-M10-F06030 | 630 | 855 | 7 | 67.5 | 13.3 | |
| LPS140-1-630-G10-F06030 |
*上述参数均根据灵猴实验标准测试所得。

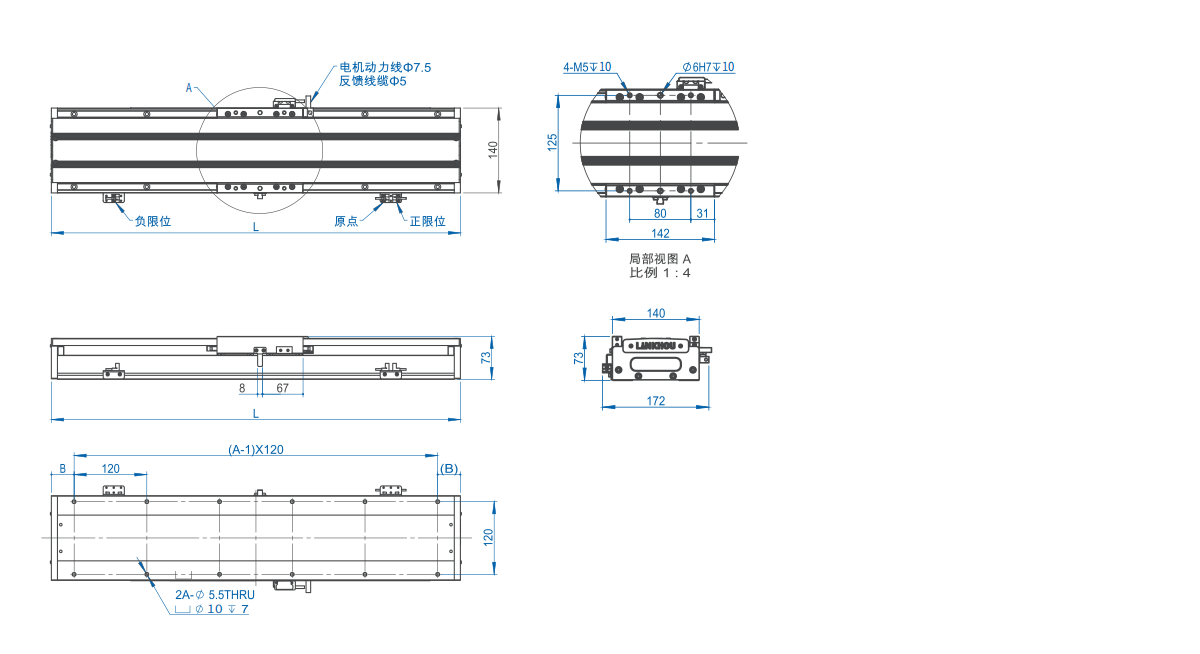

外形尺寸图
