产品参数
外形尺寸
产品参数
| 产品型号 | 放大倍率 | 工作距离mm | 匹配的最大CCD尺寸 | 像方最佳F/# | 分辨率 um | 畸变% | 远心度° | 相机 接口 | 尺寸规格 mm×mm | 视野 mm×mm |
| TCALP43F-0267-208-12EC1 | 0.267 | 194~222 | 4/3" | 7.5 | 17.5 | ≤0.1 | ≤0.1 | F | Φ110 ×241.1 | 66.89x53.63(4/39") |
| TCPLP43-056-200-12EC1 | 0.56 | 200~214 | 4/3" | 8.8 | 8.8 | ≤0.1 | ≤0.1 | C | Φ62×218 | 31.89×25.57(4/3") |
| TCPLP11-03-135-12EC1 | 0.3 | 125~148 | 1.1" | 4.2 | 9.8 | ≤0.1 | ≤0.1 | C | Φ88x188.6 | 47.00× 34.33(1.1") |
| TCALP11-0429-138-12EC1 | 0.429 | 126~146 | 1.1" | 8.1 | 8.8 | ≤0.1 | ≤0.1 | C | Φ73.5x215 | 32.87×24.01(1.1") |
| TCALP11-06-160-12EC1 | 0.6 | 158~181 | 1.1" | 8.0 | 7.8 | ≤0.1 | ≤0.1 | C | Φ53x182.8 | 23.50×17.17(1.19") |
| TCALP11-1.2-110-12EC1 | 1.2 | 102~118 | 1.1" | 10.0 | 4.9 | ≤0.1 | ≤0.1 | C | Φ40×133 | 11.75x8.58(1.12") |
| TCALP11-08-110-12EC1 | 0.8 | 103~123 | 1.1" | 7.5 | 5.5 | ≤0.1 | ≤0.1 | C | Φ48×164.0 | 11.63x12.88(1.1") |
| TCPLP1-0346-138-12EC1 | 0.346 | 125~145 | 1“ | 6.5 | 9.8 | ≤0.1 | ≤0.1 | C | Φ62x142.6 | 34.68×28.90(1") |
| TCALP1-0395-118-12EC1 | 0.395 | 109~127 | 1“ | 6.5 | 8.8 | ≤0.1 | ≤0.1 | C | Φ60x145.9 | 30.38×25.32(1") |
| TCALP1-05-110-12EC1 | 0.5 | 104~123 | 1“ | 7.2 | 7.8 | ≤0.1 | ≤0.1 | C | Φ48×138.2 | 24.00×20.00（1"） |
| TCALP1-0638-70-12EC1 | 0.638 | 60~72 | 1“ | 8.6 | 6.2 | ≤0.1 | ≤0.1 | C | Φ42×112.2 | 18.81×15.67(1") |
| TCALP23-036-115-12EC1 | 0.36 | 104~121 | 2/3" | 4.5 | 8.8 | ≤0.1 | ≤0.1 | C | Φ53.4×128.2 | 23.47×19.64(2/3") |
| TCALP23-06-115-12EC1 | 0.6 | 113~131 | 2/3" | 4.5 | 6.9 | ≤0.1 | ≤0.1 | C | Φ44×135.3 | 14.08 ×11.78(2/3") |
| TCPLP23-1.0-110-12EC1 | 1 | 101~118 | 2/3" | 10 | 5.5 | ≤0.1 | ≤0.1 | C | Φ38.5×129.4 | 8.45X1.07(2/3") |
| TCPLP23-2.0-110-12EC1 | 2 | 100~120 | 2/3" | 16.6 | 4.4 | ≤0.1 | ≤0.1 | C | Φ27×133.3 | 4.23x3.54(2/3") |
| TCALP12-028-115-12EC1 | 0.28 | 107~130 | 1/2" | 4.5 | 9.8 | ≤0.1 | ≤0.1 | C | Φ61×129.2 | 22.86×17.14(1/2") |
| TCPLP11-3.0-110-B-16EC1 | 3 | 103~118 | 1.1" | 19.1 | 3.9 | ≤0.1 | ≤0.1 | C | Φ34×163 | 4.71x3.45(1.1") |
| TCPLP1-4.0-110-B-16EC1 | 4 | 105~118 | 1" | 22.8 | 3.5 | ≤0.1 | ≤0.1 | C | Φ36×163.7 | 3.00×2.50 (1") |
| TCPLP11-6.0-110-B-16EC1 | 6 | 105~116 | 1.1" | 34.4 | 3.1 | ≤0.1 | ≤0.1 | C | Φ34×171 | 2.36x1.73 (1.1") |
| TCPLP28.6MM-6.0-65-B-16EC1 | 6 | 64~70 | 1.76" | 30.2 | 3.1 | ≤0.1 | ≤0.1 | F | Φ60×143.8 | 3.75×2.82 (1.76") |

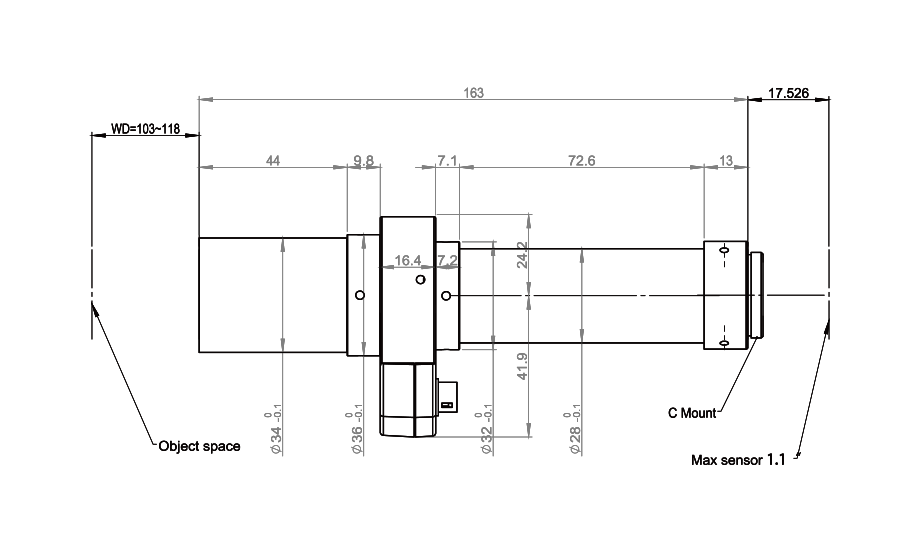

外形尺寸图
TCALP43F-0267-208-12EC1
TCPLP43-056-200-12EC1
TCPLP11-03-135-12EC1
TCALP11-0429-138-12EC1
TCALP11-06-160-12EC1
TCALP11-1.2-110-12EC1
TCALP11-08-110-12EC1
TCPLP1-0346-138-12EC1
TCALP1-0395-118-12EC1
TCALP1-05-110-12EC1
TCALP1-0638-70-12EC1
TCALP23-036-115-12EC1
TCALP23-06-115-12EC1
TCPLP23-1.0-110-12EC1
TCPLP23-2.0-110-12EC1
TCALP12-028-115-12EC1
TCPLP11-3.0-110-B-16EC1
TCPLP1-4.0-110-B-16EC1

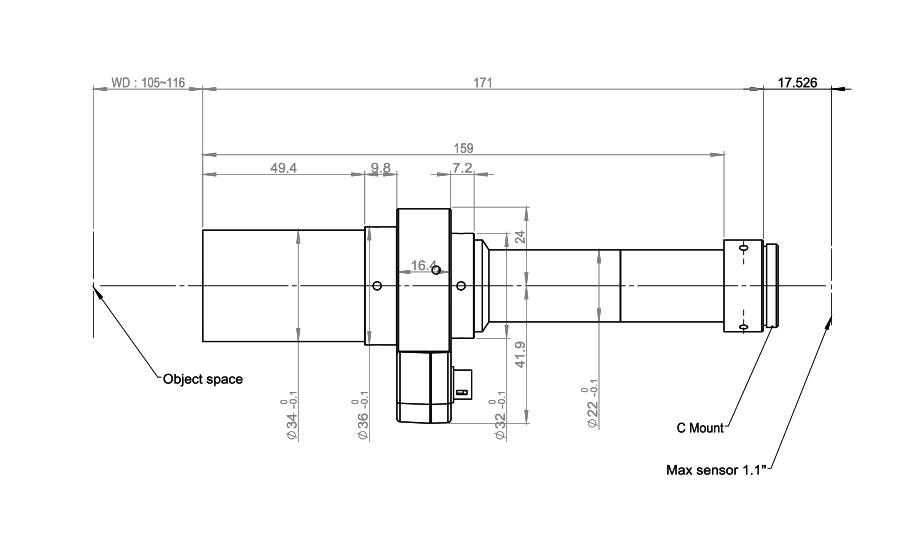

TCPLP11-6.0-110-B-16EC1
TCPLP28.6MM-6.0-65-B-16EC1
